Дробилка щековая СМД-108 А-Р 104891000000

Дробилка щековая СМД-108 А-Р
(№ чертежа 104891000000)

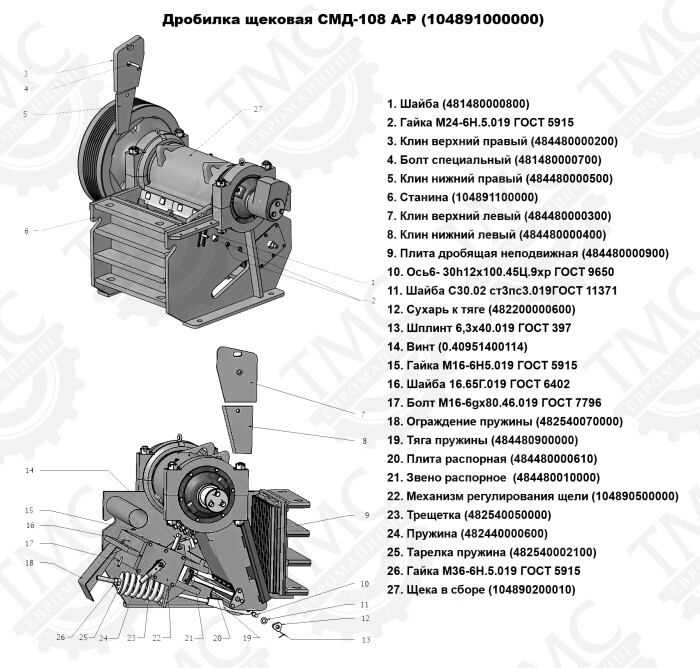

Перечень сборочных единиц

№	Наименование	Чертеж	Масса, ед., кг
1	Шайба	481480000800	0,7
2	Гайка М24-6Н.5.019 ГОСТ 5915		0,122
3	Клин верхний правый	484480000200	27
4	Болт специальный	481480000700	0,6
5	Клин нижний правый	484480000500	19
6	Станина	104891100000	2950
7	Клин верхний левый	484480000300	27
8	Клин нижний левый	484480000400	19
9	Плита дробящая неподвижная	484480000900	260
10	Ось 6-30h12х100.45Ц.9хр ГОСТ 9650		0,016
11	Шайба С30.02 ст3пс3.019 ГОСТ 11371		0,0504
12	Сухарь к тяге	482200000600	0,9
13	Шплинт 6,3х40.019 ГОСТ 397		0,037
14	Винт	0.40951400114	0,6
15	Гайка М16-6Н5.019 ГОСТ 5915		0,037
16	Шайба 16.65Г.019 ГОСТ 6402		0,008
17	Болт М16-6gх80.46.019 ГОСТ 7796		0,152
18	Ограждение пружины	482540070000	16,2
19	Тяга пружины	484480900000	15,5
20	Плита распорная	484480000610	120
21	Звено распорное	484480010000	10
22	Механизм регулирования щели	104890500000	312,45
23	Трещетка	482540050000	4,05
24	Пружина	482440000600	29,9
25	Тарелка пружина	482540002100	3,3
26	Гайка М36-6Н.5.019 ГОСТ 5915		0,416
27	Щека в сборе	104890200010	4280

Компания ООО «ТМС Евромайнинг» предлагает поставку из наличия или под заказ дробилку щековую

СМД-108 А-Р (№ чертежа 104891000000).
