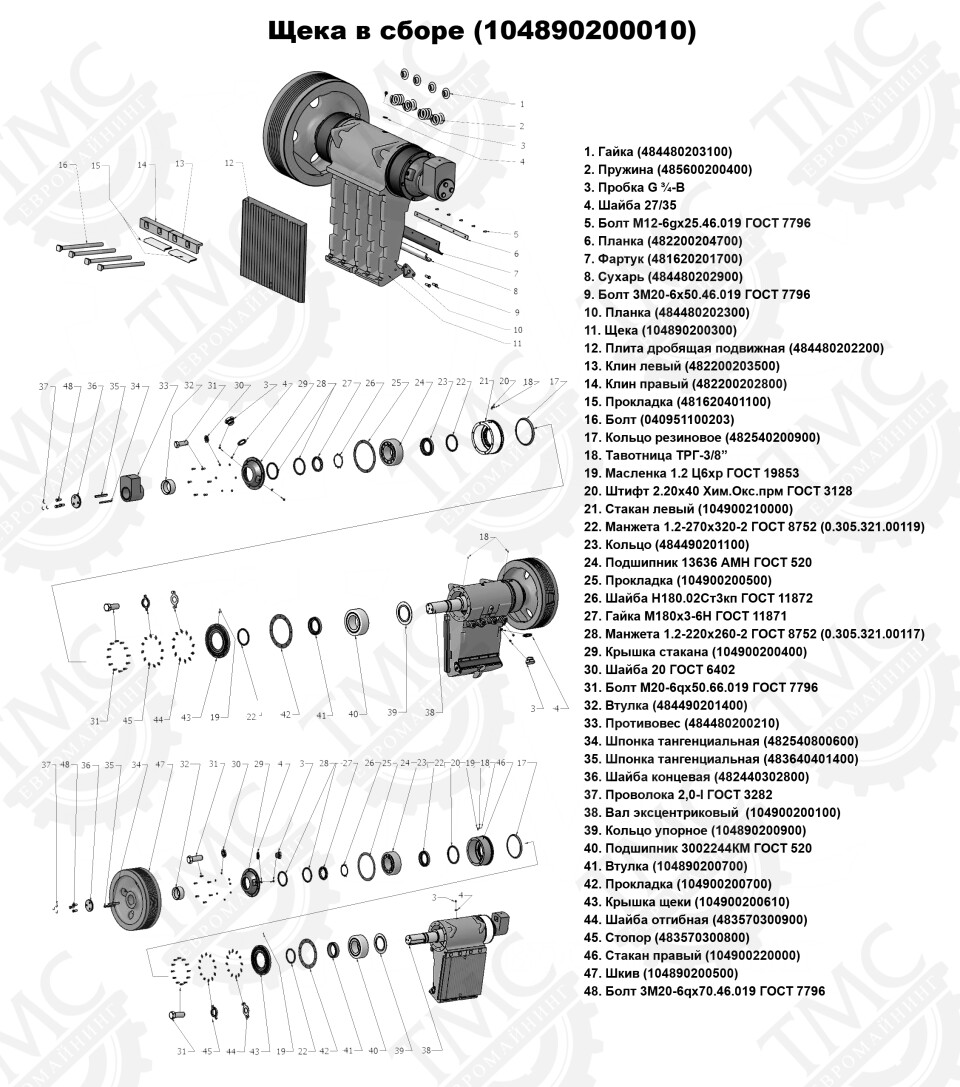

Щека в сборе (№ чертежа 104890200010)
Перечень сборочных единиц
№ | Наименование | Чертеж | Масса, ед., кг |
1 | Гайка | 484480203100 | 1,1 |
2 | Пружина | 485600200400 | 2,32 |
3 | Пробка G ¾-В | 0,17 | |
4 | Шайба 27/35 | 0,02 | |
5 | Болт М12-6gх25.46.019 ГОСТ 7796 | 0,034 | |
6 | Планка | 482200204700 | 1,05 |
7 | Фартук | 481620201700 | 2,4 |
8 | Сухарь | 484480202900 | 14 |
9 | Болт 3М20-6х50.46.019 ГОСТ 7796 | 0,219 | |
10 | Планка | 484480202300 | 14 |
11 | Щека | 104890200300 | 1255 |
12 | Плита дробящая подвижная | 484480202200 | 292 |
13 | Клин левый | 482200203500 | 19 |
14 | Клин правый | 482200202800 | 19 |
15 | Прокладка | 481620401100 | 0,8 |
16 | Болт | 040951100203 | 4,5 |
17 | Кольцо резиновое | 482540200900 | 0,42 |
18 | Тавотница ТРГ-3/8” | 0,028 | |
19 | Масленка 1.2 Ц6хр ГОСТ 19853 | 0,15 | |
20 | Штифт 2.20х40 Хим.Окс.прм ГОСТ 3128 | 0,197 | |
21 | Стакан левый | 104900210000 | 126 |
22 | Манжета 1.2-270х320-2 ГОСТ 8752 | 0.305.321.00119 | 0,15 |
23 | Кольцо | 484490201100 | 8,05 |
24 | Подшипник 13636 АМН ГОСТ 520 | 106 | |
25 | Прокладка | 104900200500 | 0,045 |
26 | Шайба Н180.02Ст3кп ГОСТ 11872 | 1,9 | |
27 | Гайка М180х3-6Н ГОСТ 11871 | 3,546 | |
28 | Манжета 1.2-220х260-2 ГОСТ 8752 | 0.305.321.00117 | 0,136 |
29 | Крышка стакана | 104900200400 | 35 |
30 | Шайба 20 ГОСТ 6402 | 0,002 | |
31 | Болт М20-6qх50.66.019 ГОСТ 7796 | 0,219 | |
32 | Втулка | 484490201400 | 6,5 |
33 | Противовес | 484480200210 | 117 |
34 | Шпонка тангенциальная | 482540800600 | 0,8 |
35 | Шпонка тангенциальная | 483640401400 | 0,87 |
36 | Шайба концевая | 482440302800 | 5,3 |
37 | Проволока 2,0-I ГОСТ 3282 | 0,24 | |
38 | Вал эксцентриковый | 104900200100 | 535 |
39 | Кольцо упорное | 104890200900 | 2,5 |
40 | Подшипник 3002244КМ ГОСТ 520 | 120 | |
41 | Втулка | 104890200700 | 9,7 |
42 | Прокладка | 104900200700 | 0,06 |
43 | Крышка щеки | 104900200610 | 37 |
44 | Шайба отгибная | 483570300900 | 0,04 |
45 | Стопор | 483570300800 | 0,04 |
46 | Стакан правый | 104900220000 | 127 |
47 | Шкив | 104890200500 | 1165 |
48 | Болт 3М20-6qх70.46.019 ГОСТ 7796 | 0,557 |
Компания ООО «ТМС Евромайнинг» предлагает поставку из наличия или под заказ щеку в сборе (№ чертежа
104890200010) на щековую дробилку СМД-108А.
мы ценим Ваше время: наличие и цены в режиме реального времени;
поставка из наличия оборудования и запасных частей;
всегда в наличии оперативный запас самых востребованных запасных частей;
работа по годовым контрактам (с фиксацией цены).
гарантия качества (сертификат соответствия, сертификат качества, гарантийная маркировка);
конкурентные цены, специальные предложения и индивидуальные программы лояльности;
многообразие условий оплаты;
доставка по России и СНГ;
Оставить заявку
Задать вопрос или запросить коммерческое предложение вы можете по телефону +7(351)245-01-37, либо написать e-mail: info@euromining.ru. Или просто заполните форму ниже:
