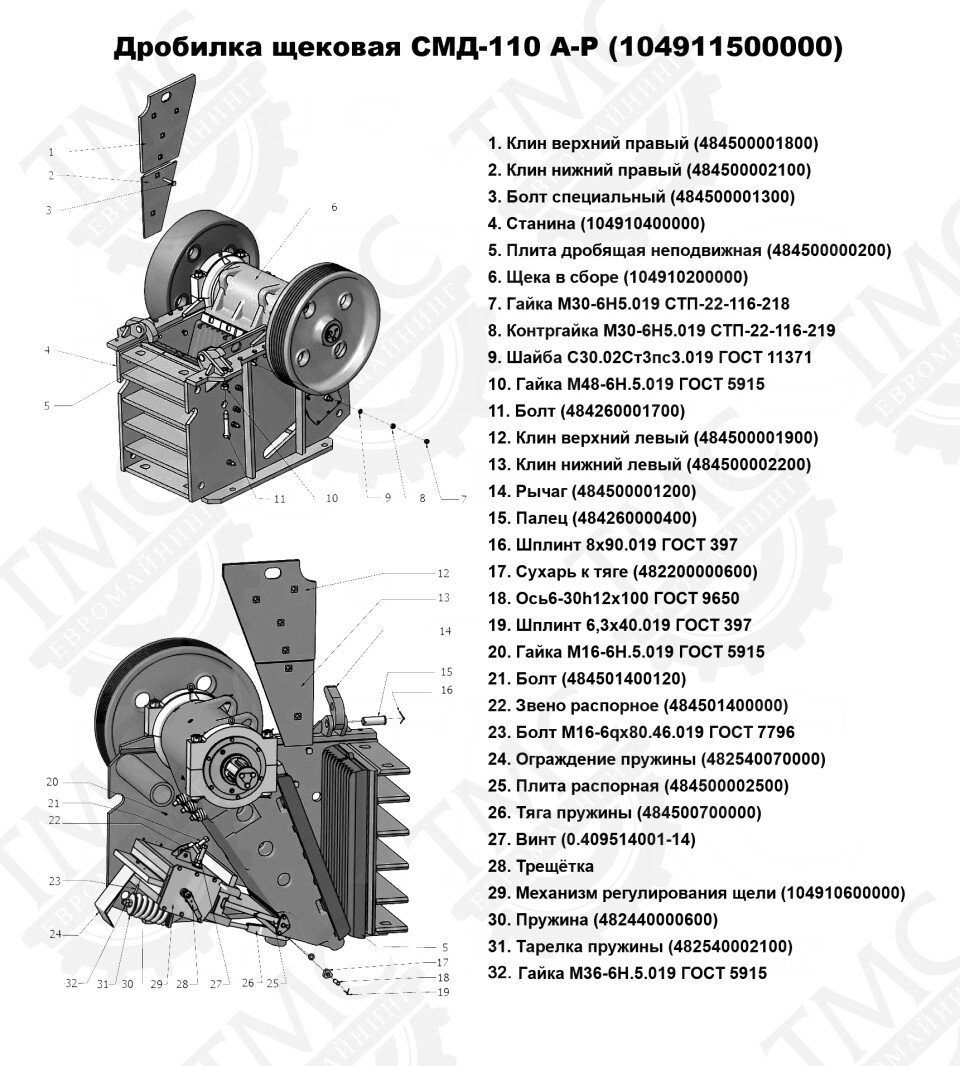

Дробилка щековая СМД-110 А-Р
(№ чертежа 104911500000)
(№ чертежа 104911500000)
Перечень сборочных единиц
№ | Наименование | Чертеж | Масса, ед., кг |
1 | Клин верхний правый | 484500001800 | 135 |
2 | Клин нижний правый | 484500002100 | 80 |
3 | Болт специальный | 484500001300 | 1,26 |
4 | Станина | 104910400000 | 7150 |
5 | Плита дробящая неподвижная | 484500000200 | 865 |
6 | Щека в сборе | 104910200000 | 9230 |
7 | Гайка М30-6Н5.019 СТП-22-116-218 | 0,242 | |
8 | Контргайка М30-6Н5.019 СТП-22-116-219 | 0,112 | |
9 | Шайба С30.02Ст3пс3.019 ГОСТ 11371 | 0,0504 | |
10 | Гайка М48-6Н.5.019 ГОСТ 5915 | 0,956 | |
11 | Болт | 484260001700 | |
12 | Клин верхний левый | 484500001900 | 135 |
13 | Клин нижний левый | 484500002200 | 80 |
14 | Рычаг | 484500001200 | 26 |
15 | Палец | 484260000400 | 6 |
16 | Шплинт 8х90.019 ГОСТ 397 | 0,037 | |
17 | Сухарь к тяге | 482200000600 | 0,9 |
18 | Ось6-30h12х100 ГОСТ 9650 | 0,598 | |
19 | Шплинт 6,3х40.019 ГОСТ 397 | 0,037 | |
20 | Гайка М16-6Н.5.019 ГОСТ 5915 | 0,012 | |
21 | Болт | 484501400120 | 1,8 |
22 | Звено распорное | 484501400000 | 14 |
23 | Болт М16-6qх80.46.019 ГОСТ 7796 | 0,152 | |
24 | Ограждение пружины | 482540070000 | 16,2 |
25 | Плита распорная | 484500002500 | 148 |
26 | Тяга пружины | 484500700000 | 18,1 |
27 | Винт | 0.409514001-14 | 0,6 |
28 | Трещётка | 482540050000 | 4,05 |
29 | Механизм регулирования щели | 104910600000 | 452 |
30 | Пружина | 482440000600 | 29,9 |
31 | Тарелка пружины | 482540002100 | 3,3 |
32 | Гайка М36-6Н.5.019 ГОСТ 5915 | 0,416 |
