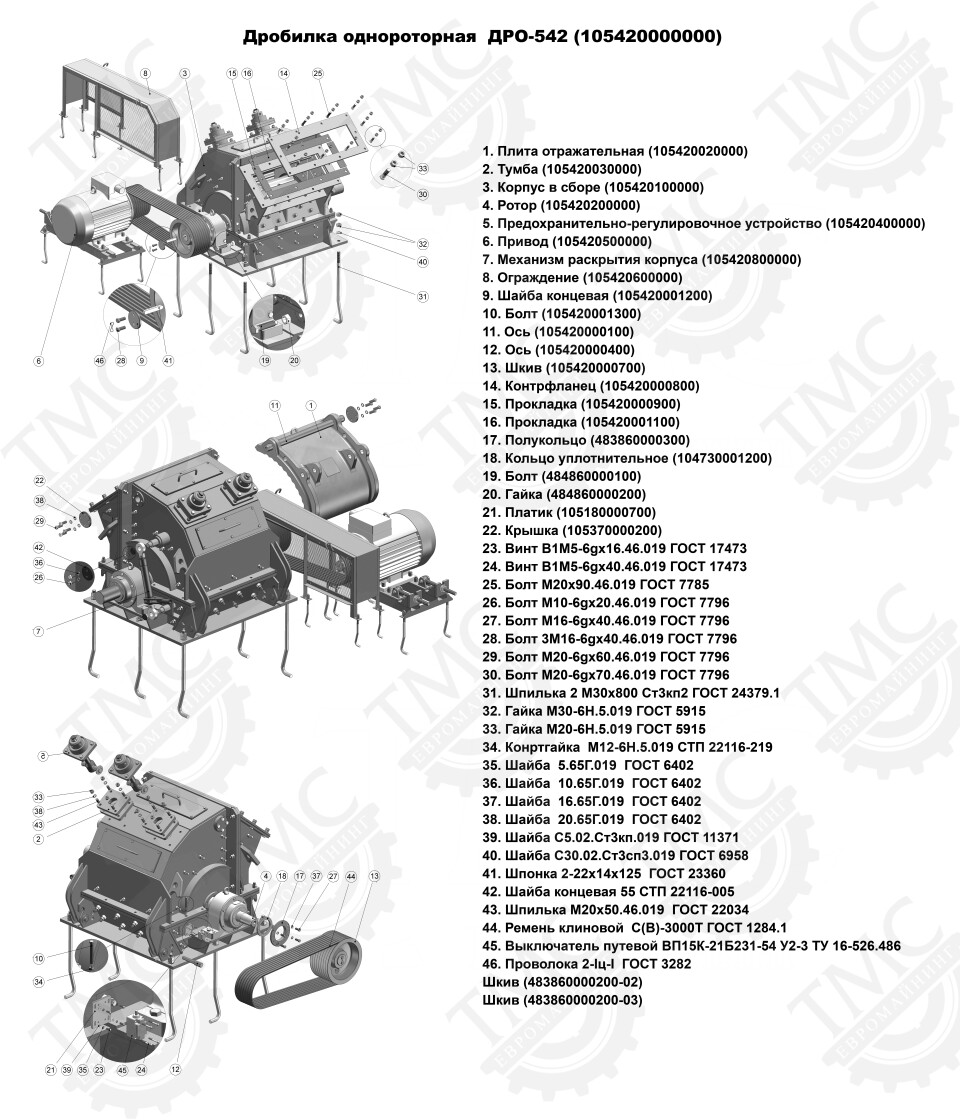

Дробилка однороторная ДРО-542
(№ чертежа 105420000000)
Перечень сборочных единиц
Наименование Чертеж Масса, ед., кг.
1 Плита отражательная 105420020000 380
2 Тумба 105420030000 20
3 Корпус в сборе 105420100000 1600
4 Ротор 105420200000 1160
5 Предохранительно-регулировочное устройство 105420400000 26
6 Привод 105420500000 675
7 Механизм раскрытия корпуса 105420800000 19
8 Ограждение 105420600000 34,6
9 Шайба концевая 105420001200 0,6
10 Болт 105420001300 0,09
11 Ось 105420000100 20
12 Ось 105420000400 1,6
13 Шкив 105420000700 90
14 Контрфланец 105420000800 30,1
15 Прокладка 105420000900 0,09
16 Прокладка 105420001100 0,3
17 Полукольцо 483860000300 3,2
18 Кольцо уплотнительное 104730001200 0,03
19 Болт 484860000100 0,95
20 Гайка 484860000200 0,22
21 Платик 105180000700 0,4
22 Крышка 105370000200 1,7
23 Винт В1М5-6gx16.46.019 ГОСТ 17473 0,003
24 Винт В1М5-6gx40.46.019 ГОСТ 17473 0,007
25 Болт М20х90.46.019 ГОСТ 7785 0,24
26 Болт М10-6gх20.46.019 ГОСТ 7796 0,02
27 Болт М16-6gх40.46.019 ГОСТ 7796 0,09
28 Болт 3М16-6gх40.46.019 ГОСТ 7796 0,09
29 Болт М20-6gх60.46.019 ГОСТ 7796 0,2
30 Болт М20-6gх70.46.019 ГОСТ 7796 0,26
31 Шпилька 2 М30х800 Ст3кп2 ГОСТ 24379.1 4,8
32 Гайка М30-6Н.5.019 ГОСТ 5915 0,22
33 Гайка М20-6Н.5.019 ГОСТ 5915 0,06
34 Конртгайка М12-6Н.5.019 СТП 22116-219 0,012
35 Шайба 5.65Г.019 ГОСТ 6402 0,001
36 Шайба 10.65Г.019 ГОСТ 6402 0,002
37 Шайба 16.65Г.019 ГОСТ 6402 0,005
38 Шайба 20.65Г.019 ГОСТ 6402 0,012
39 Шайба С5.02.Ст3кп.019 ГОСТ 11371 0,0005
40 Шайба С30.02.Ст3сп3.019 ГОСТ 6958 0,053
41 Шпонка 2-22х14х125 ГОСТ 23360 0,28
42 Шайба концевая 55 СТП 22116-005 0,1
43 Шпилька М20х50.46.019 ГОСТ 22034 0,11
44 Ремень клиновой С(В)-3000Т ГОСТ 1284.1 0,75
45 Выключатель путевой ВП15К-21Б231-54 У2-3 ТУ 16-526.486 0,9
46 Проволока 2-Iц-I ГОСТ 3282 0,024
Шкив 483860000200-02 70
Шкив 483860000200-03 145

Компания ООО «ТМС Евромайнинг» предлагает поставку из наличия или под заказ дробилку однороторную ДРО-542 (№ чертежа 105420000000).
