Щека в сборе 104900200010 на СМД-109А

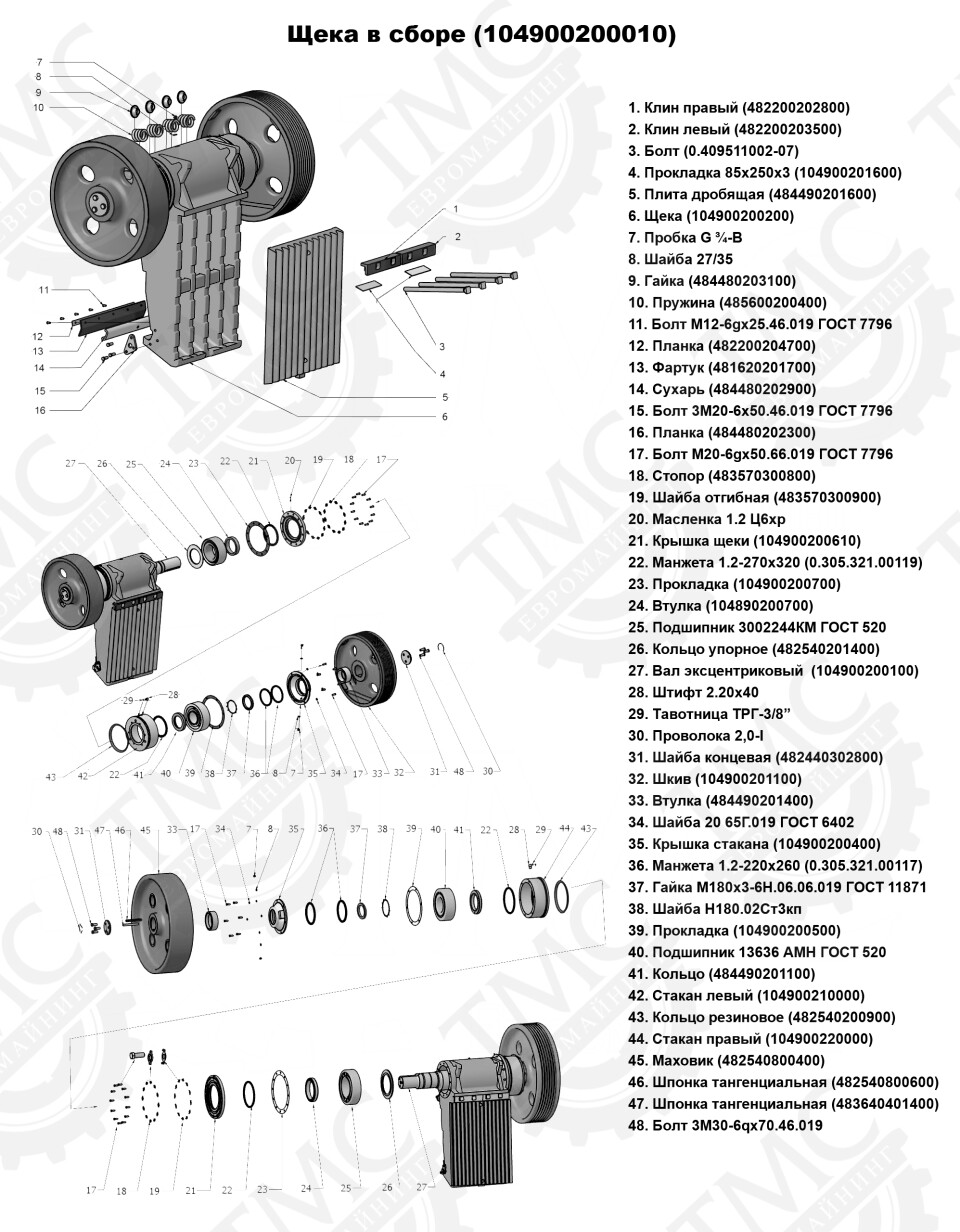

Щека в сборе (№ чертежа 104900200010)

Перечень сборочных единиц

№	Наименование	Чертеж	Масса, ед., кг
1	Клин правый	482200202800	19
2	Клин левый	482200203500	19
3	Болт	0.409511002-07	0,6
4	Прокладка	104900201600	0,5
5	Плита дробящая	484490201600	520
6	Щека	104900200200	2000
7	Пробка G ¾-В		0,17
8	Шайба 27/35		0,02
9	Гайка	484480203100	1,1
10	Пружина	485600200400	2,32
11	Болт М12-6gх25.46.019 ГОСТ 7796		0,034
12	Планка	482200204700	1,05
13	Фартук	481620201700	2,4
14	Сухарь	484480202900	14
15	Болт 3М20-6х50.46.019 ГОСТ 7796		0,219
16	Планка	484480202300	1,5
17	Болт М20-6gх50.66.019 ГОСТ 7796		0,219
18	Стопор	483570300800	0,04
19	Шайба отгибная	483570300900	0,04
20	Масленка 1.2 Ц6хр		0,01
21	Крышка щеки	104900200610	37
22	Манжета 1.2-270х320	0.305.321.00119	0,15
23	Прокладка	104900200700	0,06
24	Втулка	104890200700	9,7
25	Подшипник 3002244КМ ГОСТ 520		120
26	Кольцо упорное	482540201400	2,5
27	Вал эксцентриковый	104900200100	535
28	Штифт 2.20х40		0,197
29	Тавотница ТРГ-3/8”		0,028
30	Проволока 2,0-I		0,24
31	Шайба концевая	482440302800	5,3
32	Шкив	104900201100	715
33	Втулка	484490201400	6,5
34	Шайба 20 65Г.019 ГОСТ 6402		0,002
35	Крышка стакана	104900200400	35
36	Манжета 1.2-220х260	0.305.321.00117	0,136
37	Гайка М180х3-6Н.06.06.019 ГОСТ 11871		3,546
38	Шайба Н180.02Ст3кп		1,9
39	Прокладка	104900200500	0,045
40	Подшипник 13636 АМН ГОСТ 520		106
41	Кольцо	484490201100	8,05
42	Стакан левый	104900210000	126
43	Кольцо резиновое	482540200900	0,42
44	Стакан правый	104900220000	127
45	Маховик	482540800400	750
46	Шпонка тангенциальная	482540800600	0,8
47	Шпонка тангенциальная	483640401400	0,87
48	Болт 3М30-6qх70.46.019		0,557

Компания ООО «ТМС Евромайнинг» предлагает поставку из наличия или под заказ щеку в сборе

(№ чертежа 104900200010) на щековую дробилку СМД-109А.
